Гидрошпонка тип ДВ
Внутренние гидрошпонки для герметизации деформационных швов при новом строительстве гидротехнических, заглубленных и подземных сооружений.
-
Гидрошпонки «Ультрабанд» - термопластичные ПВХ гидрошпонки различного профиля Гидрошпонки «Ультрабанд» изготавливают методом экструзии из эластомера на основе пластифицированного поливинилхлорида (ПВХ-П). Материал обладает высокими эксплуатационными характеристиками и обеспечивает надежную изоляцию швов. Для решения проблем, связанных с гидроизоляцией рабочих или деформационные швов бетонирования - выпускается целая линейка гидроизоляционных материалов и изделий.
Назначение
Гидроизоляционные шпонки «Ультрабанд» предназначены для гидроизоляции железобетонных конструкций подземных и заглубленных сооружений в местах обустройства деформационных швов и технологических швов бетонирования. Могут применяться на объектах, контактирующих с питьевой водой.
Подготовка материала
Гидрошпонки «Ультрабанд» поставляется в готовом виде. Перед монтажом гидрошпонки необходимо расправить. При бетонировании гидрошпонки должны быть чистыми и необледенелыми. Загрязнение и замасливание не допускается.
-

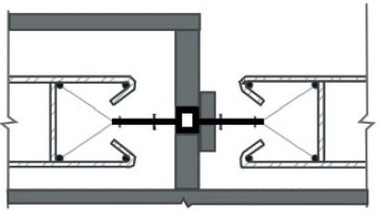

Схема производства работ по установке шпонок типа ДВ
- подготовить устанавливаемый отрезок шпонки;
- очистить его от загрязнений;
- установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением;

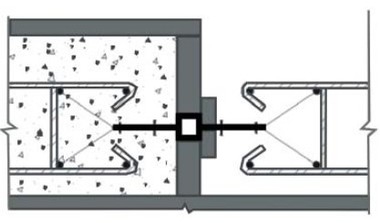

- забетонировать участок конструкции;
- снять опалубку;
- провести визуальный контроль качества установки шпонки;

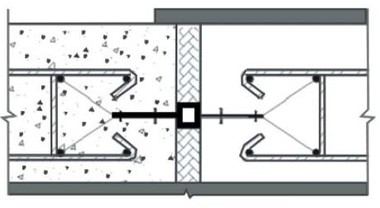

- очистить открытую часть шпонки перед бетонированием смежного участка конструкции;

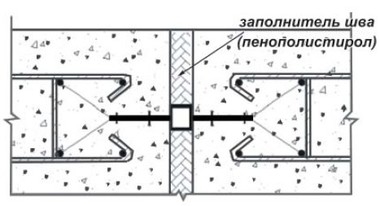

- установить и закрепить заполнитель полости шва;
- установить опалубку на смежном участке конструкции;
- забетонировать смежный участок конструкции;
- разобрать опалубку;
- провести визуальный контроль качества выполненных работ.
-

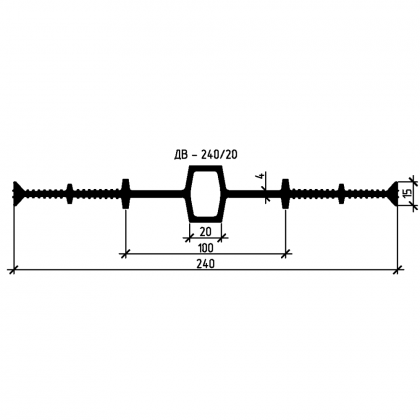

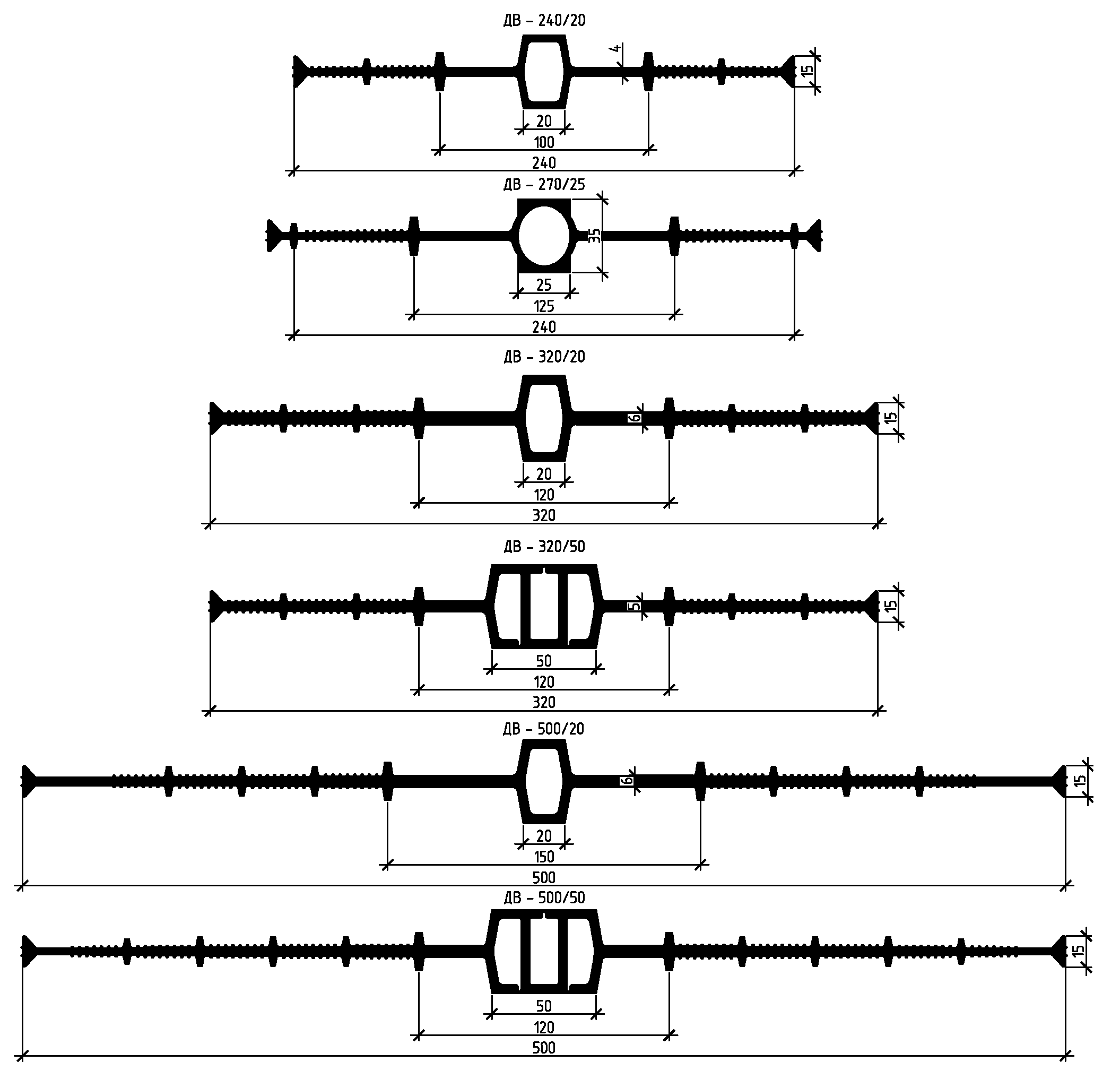

Размеры гидроизоляционных шпонок
ТИП ДВ-240/20 ДВ-320/20 ДВ-320/50 ДВ-500/20 a, (мм) 240 320 320 500 b, (мм) 100 120 125 150 с, (мм) 4 6 5 6 f, (мм) 15 15 20 15 k, (мм) 20 20 50 20
-
